Giới thiệu chung

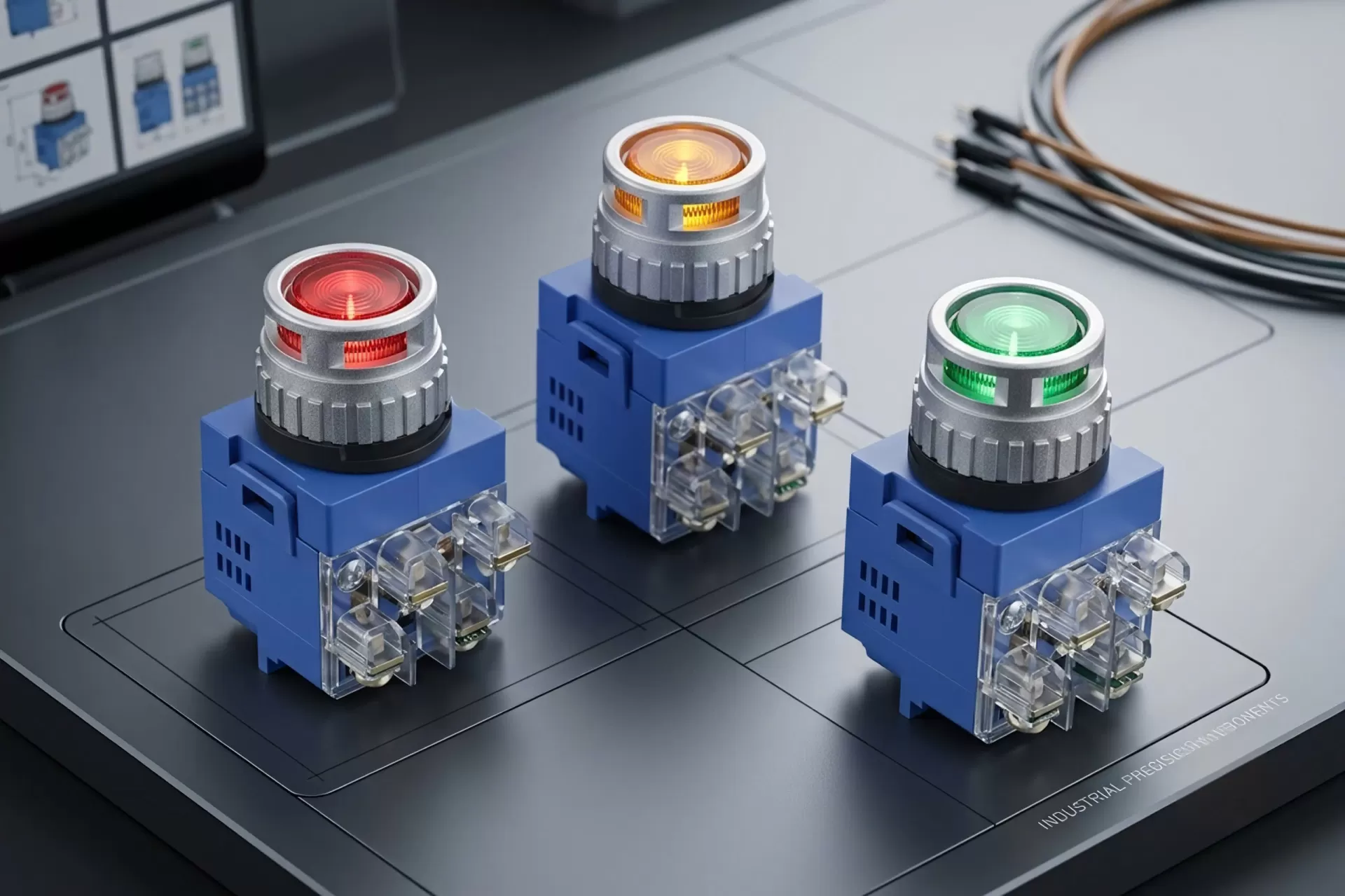

Nút nhấn có đèn (Illuminated Push Button Switch) là giải pháp tích hợp 2 trong 1 hoàn hảo cho hệ thống tủ bảng điện công nghiệp: vừa thực hiện thao tác đóng/cắt mạch điều khiển, vừa hiển thị đèn tín hiệu trực quan báo trạng thái hoạt động của máy móc, thiết bị. Với thiết kế nhỏ gọn, tinh tế và độ bền vận hành tin cậy, sản phẩm được ứng dụng rộng rãi trong các tủ điện phân phối, tủ điều khiển tự động hóa và bảng điều khiển máy công nghiệp.
Đặc điểm và Ưu điểm nổi bật
-
Tích hợp đèn LED siêu sáng: Sử dụng công nghệ LED tiết kiệm điện năng (công suất bóng chỉ 6V 10mA qua khối trở tích hợp), ánh sáng hiển thị rực rỡ, góc nhìn rộng và tuổi thọ bền bỉ theo thời gian.
-
Đa dạng dải điện áp: Cung cấp đầy đủ các tùy chọn nguồn cấp LED: 24V AC/DC, 110V AC/DC và 220V AC/DC, phù hợp với mọi tiêu chuẩn điều khiển nguồn phụ trong tủ điện.
-
Tiếp điểm bạc dẫn điện tối ưu: Bộ tiếp điểm chế tạo bằng bạc (Silver contact) giảm thiểu điện trở tiếp xúc, chống mài mòn hồ quang điện và đảm bảo độ nhạy đóng cắt tức thì.
-
An toàn khi thi công và vận hành: Tích hợp sẵn nắp che đầu cực (Terminal Protection Cover), hạn chế tối đa nguy cơ chạm chập điện vô ý hoặc bụi bẩn xâm nhập vào chân đấu nối.
-
Vật liệu chế tạo cao cấp: Thân khối tiếp điểm bằng nhựa Polycarbonate (PC) chống cháy, vòng siết định vị chắc chắn, thao tác bấm êm ái với độ phản hồi cơ học chính xác.
Thông số kỹ thuật sản phẩm
Thương hiệu LGMEC
Dòng sản phẩm LGPBL2 Series
Đường kính lắp đặt mặt tủ Ø25mm
Loại nguồn sáng LED cao cấp (LED type)
Thông số đèn LED (Lamp rating) 6V 10mA
Điện áp định mức nguồn đèn 24V AC/DC, 110V AC/DC, 220V AC/DC
Thông số tiếp điểm (Contact rating) AC 250V – 6A
Điện trở cách điện > 100 mΩ (DC 500V Megger)
Điện trở tiếp điểm ban đầu < 50 mΩ
Độ bền điện áp chịu đựng AC 2,500V / 1 phút (50–60Hz)
Tuổi thọ cơ học ≥ 500,000 lần nhấn
Tuổi thọ điện ≥ 100,000 lần đóng cắt
Nhiệt độ môi trường hoạt động -20°C ~ +55°C
Độ ẩm hoạt động cho phép 45% ~ 85% RH
Độ dày mặt panel gắn nút 1.0 mm đến 6.0 mm

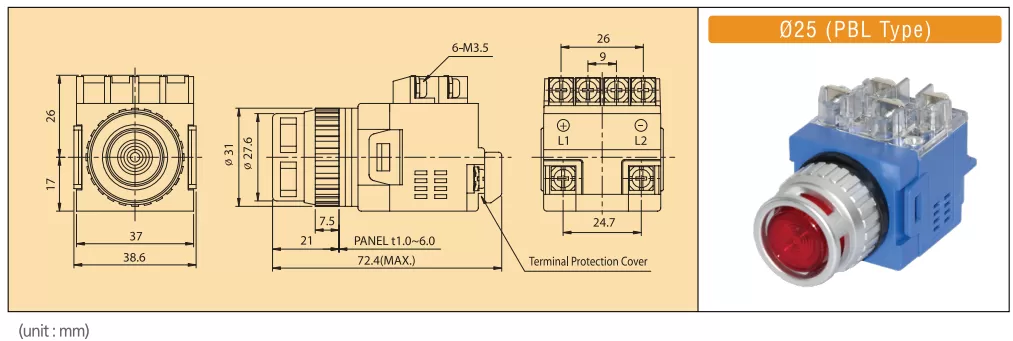

Bản vẽ kích thước & Kích thước khoét lỗ
![]()
